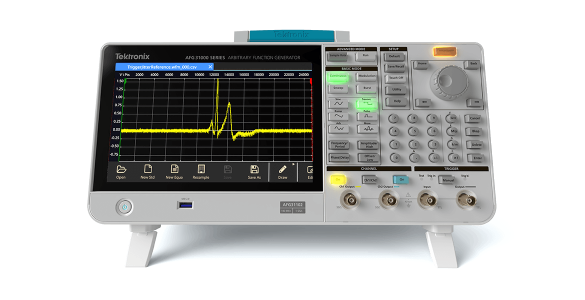

任意函数发生器

当今的设计往往非常复杂,在测试过程中需要各种刺激信号。米乐m6网页版登录入口的函数发生器是同类产品中的佼佼者,可提供优秀的频率灵活性,并确保每次都能准确地重现信号。

米乐m6网页版登录入口函数发生器可生成预加载标准波形、任意波形和受损信号,可支持广泛的应用,并为不需要任意波形发生器高级功能的应用提供经济实惠的解决方案。

查找适合您应用的任意函数发生器,或浏览所有米乐m6网页版登录入口信号发生器。

比较米乐m6网页版登录入口任意函数发生器

比较 型号 模拟通道 采样率 带宽 垂直分辨率 记录长度 输出频率范围 起价

1 - 2

250 MS/s - 2 GS/s

25 MHz - 250 MHz

14 位

16 MSa/通道

25 MHz - 250 MHz

HKD 25,300

2

125 MS/s - 300 MS/s

25 MHz - 60 MHz

14 位

8k 点 - 1M 点

25 MHz - 60 MHz

1

250 MS/s

20 MHz

14 位

128k 点

20 MHz

HKD 18,400


如何选择任意函数生成器

在为工作台选择合适的任意函数发生器时需要考虑很多因素,以下是最重要的几个因素。

考虑因素 详情n
采样率 这会影响主输出信号的频率和保真度。采样频率必须是所产生信号最高频率分量的两倍以上,以确保信号的准确再现。
带宽 信号发生器输出电路的模拟带宽必须足以处理其采样率所支持的最高频率。换句话说,必须有足够的带宽,来允许内存时钟输出的最高频率波形通过,并能测量出它的转换时间,且不会降低信号特性。
记录长度 这决定了最多可存储多少采样量,并在信号保真度方面发挥着重要作用,因为它决定了可存储多少个数据点来定义波形。特别是在复杂波形的情况下,存储深度对于准确再现信号细节至关重要。
输出频率范围 频率范围可能是最重要的考虑因素之一,也往往是价格的最大决定因素。函数发生器的频率范围一定要支持您的测试。
噪声和抖动 这两个特征密切相关,本质上都是未期望的信号失真。您希望将它们保持在尽可能低的水平。
通道数 根据应用需要,单路输出可能就足够了。但以IQ调制为例,它必须有两路输出。
用户界面 在对测试时间要求很高的实验室中,反应灵敏的大型现代触摸屏必不可少。


资源

types-of-signal-generators-banner
博客

信号发生器类型

信号发生器种类繁多,功能和应用也各不相同。本博客重点介绍最常见的信号发生器类型,并区分波形发生器和函数发生器在功能上的不同。

capacitance
应用指南

使用示波器和函数发生器测量电容和电感

实验室未必备有电阻电感电容表,幸运的是,若备有示波器和函数发生器,您可以使用类似的技术在多频率下测量电阻电容电感。

tek afg3252c
入门手册

任意函数发生器的25种常见用途

任意函数发生器可满足各种信号激励需求,事实上,它是当今业界普遍采用的信号发生器架构。它的另一个优点是成本低廉,若应用不需要任意波形发生器的多功能性,它会非常有吸引力。

信号发生器可与示波器或频谱分析仪等采集仪器配合使用,形成完整的测量解决方案。在各种配置中,信号发生器可以提供模拟波形、脉冲模式、调制、有意失真、噪声等形式的激励信号。

A setup for performing double pulse testing of SiC semiconductors includes a function generator for driving the gate of the MOSFET and an oscilloscope with analysis software for measuring VDS and ID.
应用指南

使用示波器和任意函数发生器对功率半导体器件进行双脉冲测试

双脉冲测试能测量开关参数和评估功率半导体器件的动态行为。阅读本应用说明,了解如何使用示波器和任意函数发生器进行双脉冲测试。

常见问题 (FAQ)

函数发生器有什么用?

函数发生器是一种电子测试仪器,用于生成标准波形(通常是正弦波和方波)并将其传送到被测设备。它可用于测试设计或确认电子设备是否按预期工作。

函数发生器和信号发生器有什么区别?

信号发生器是任何能产生电子信号的设备。矢量信号发生器专门创建射频信号,采用 QAM、QPSK、FSK、BPSK 和 OFDM 等格式的模拟和数字调制方案。

函数发生器是一种专门的测试设备,预设了可播放的波形或图形。函数发生器的特色在于能够快速从一个频率切换到另一个频率,与其他更先进的波形发生器相比,它是一种更经济的选择。

函数发生器如何工作?

函数发生器通过测试导线连接到被测设备,并以所需频率向被测设备产生电压波形。通过仪器的控制面板,操作员可更改波形参数,如播放速度、振幅和偏移,或添加基础的失真或调制。

函数发生器和任意波形发生器 (AWG) 有什么区别?

函数发生器主要产生正弦波、方波和三角波等标准波形,而任意波形发生器 (AWG) 可以根据用户输入创建更复杂的自定义波形。任意波形发生器通常用于高速信号测试等高级应用。

函数发生器能产生哪些类型的波形?

函数发生器可以产生多种波形,包括用于交流电路测试的正弦波、用于数字信号测试的方波、用于波形分析的三角波以及用于生成自定义信号的任意波形。

可以同步多个函数发生器吗?

可以,许多函数发生器允许通过外部触发器或同步输入/输出等多种方法实现同步。这对于生成复杂波形或多通道设置特别有用。
